Осциллограф, как и мультиметр, можно назвать одним из наиболее распространенных и популярных контрольно-измерительных приборов. Он широко применяется в различных научных исследованиях и проектах, а также в технических отраслях производства. Осциллограф являет собой прибор, который фиксирует различные параметры электрического сигнала, как временные, так и амплитудные. Полученные данные отображаются непосредственно на экране или записываются на фотоленту.
История осциллографа довольно интересна. С момента своего появления этот прибор постоянно совершенствовался, поэтому сегодня он представлен в нескольких разновидностях. Также он стал широкодоступным, поэтому нет проблем купить осциллограф в Санкт-Петербурге или в любом другом городе.
Как и когда появился появился первый аппарат?
До появления осциллографа электрические колебания ученые фиксировали вручную на обычной бумаге. Однако это занятие было довольно утомительным, поэтому уже в 1880 г. Жюль Франсуа Жубер осуществил первые попытки создать аппарат, который бы автоматизировал подобную работу. Его идеи впоследствии развивали и другие ученые, в частности, Роберту Колли удалось создать осциллометр. Однако официально годом создания первого осциллографа считается 1893 — тогда свой оригинальный прибор явил публике Андре Блондель. Фактически он разработал магнитоэлектрический осциллоскоп с бифилярным подвесом. Его главным элементом был чернильный маятник, прикрепленный к катушке. Именно он фиксировал значения электрических величин на движущейся ленте.
Как менялся осциллограф на протяжении всей своей истории?
В 1897 г. физик Карл Браун изобрел электронно-лучевую трубку, и это произвело большое влияние на создание осциллографов. Компания A.C. Cossor из Англии быстро освоила данную технологию и в 1932 г. показала устройство с новым элементом.

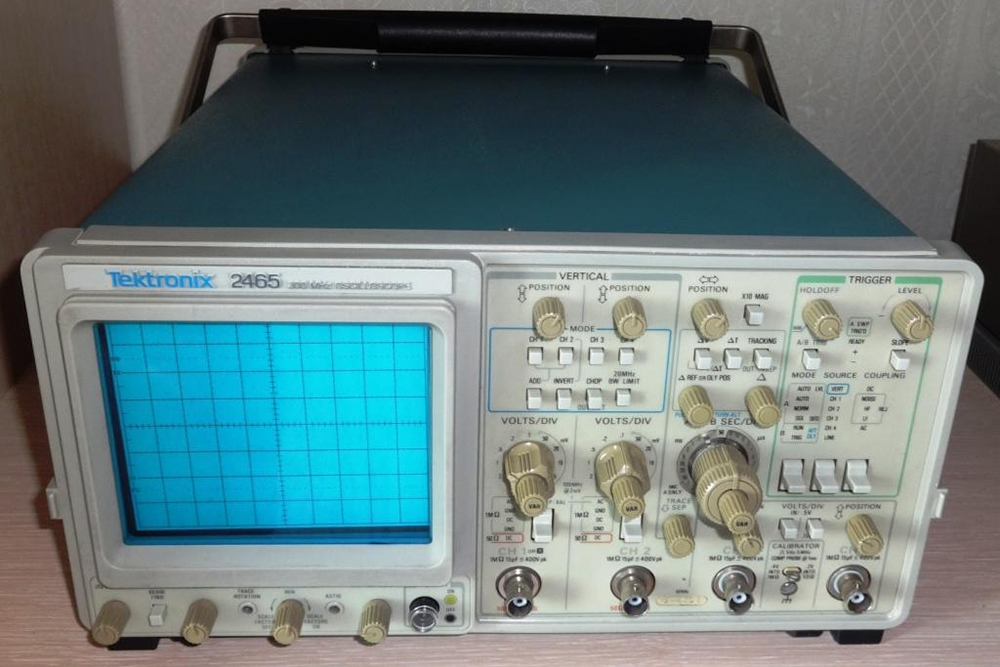

В послевоенное время производство осциллографов интенсивно развивалось в разных странах. Так, в 1946 г в США была основана компания Tektronix, которая очень скоро стала мировым лидером. Именно она создала прибор со ждущей разверткой, для которого использовали катодную электронно-лучевую трубку.
Новый этап в разработке осциллографов наступил в 80-ые годы, когда фирма LeCroy презентовала первое цифровое запоминающее устройство, что стало настоящим технологическим прорывом.
Разновидности приборов
Все осциллографы, представленные на современном рынке, делятся на несколько видов:

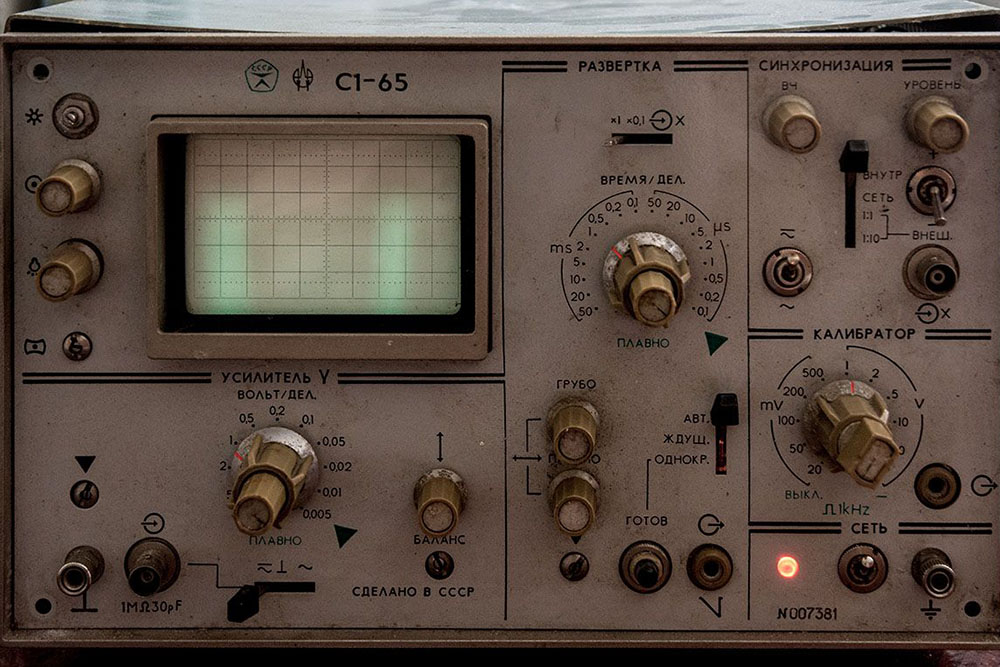

- Аналоговые. Это самые простые осциллографы, которые сегодня уже не так распространены, как несколько десятилетий тому назад. Они имеют стандартный набор составляющих элементов, среди которых главная роль отводится электронно-лучевой трубке. Аналоговыми приборами легко управлять, но получаемые данные не отличаются высокой точностью

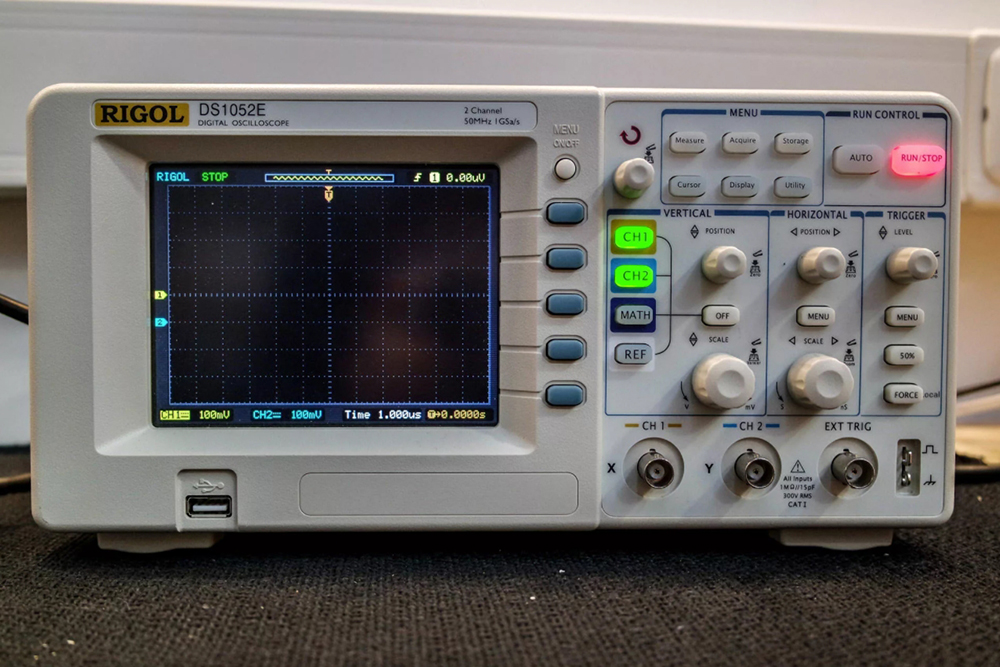

- Цифровые запоминающие. Они имеют совершенно другой принцип работы, если сравнивать с аналоговыми. В данном случае сигнал оцифровывается и после этого фиксируется в памяти прибора. Цифровые осциллографы более точные и позволяют получить максимальную информацию о данных.
- Цифровые люминофорные. Они сочетают в себе лучшие качества аналоговых и цифровых запоминающих приборов. Их работа базируется на том, что изменение интенсивности изображения, которое обеспечивают аналоговые устройства, преобразуется в цифровой форме.
- Цифровые стробоскопические. Они способны проанализировать и зафиксировать периодически повторяющиеся сигналы. Указанные приборы наиболее широкополосные и имеют большую глубину памяти.
- Виртуальные. Самые инновационные. Такие осциллографы имеют небольшие габариты и могут быть как внешними, так и внутренними. Их программное обеспечение дает возможность полностью контролировать прибор и выполнять множество дополнительных функций.
Отдельной категорией можно назвать портативные устройства, которые по сути являются цифровыми осциллографами, но максимально компактными. Они очень удобные в применении, поэтому сегодня используются все чаще.
